【端懿電氣】介損測試儀接線方式匯總
在介損絕緣試驗中，不同的情況有著不同的接線方式：

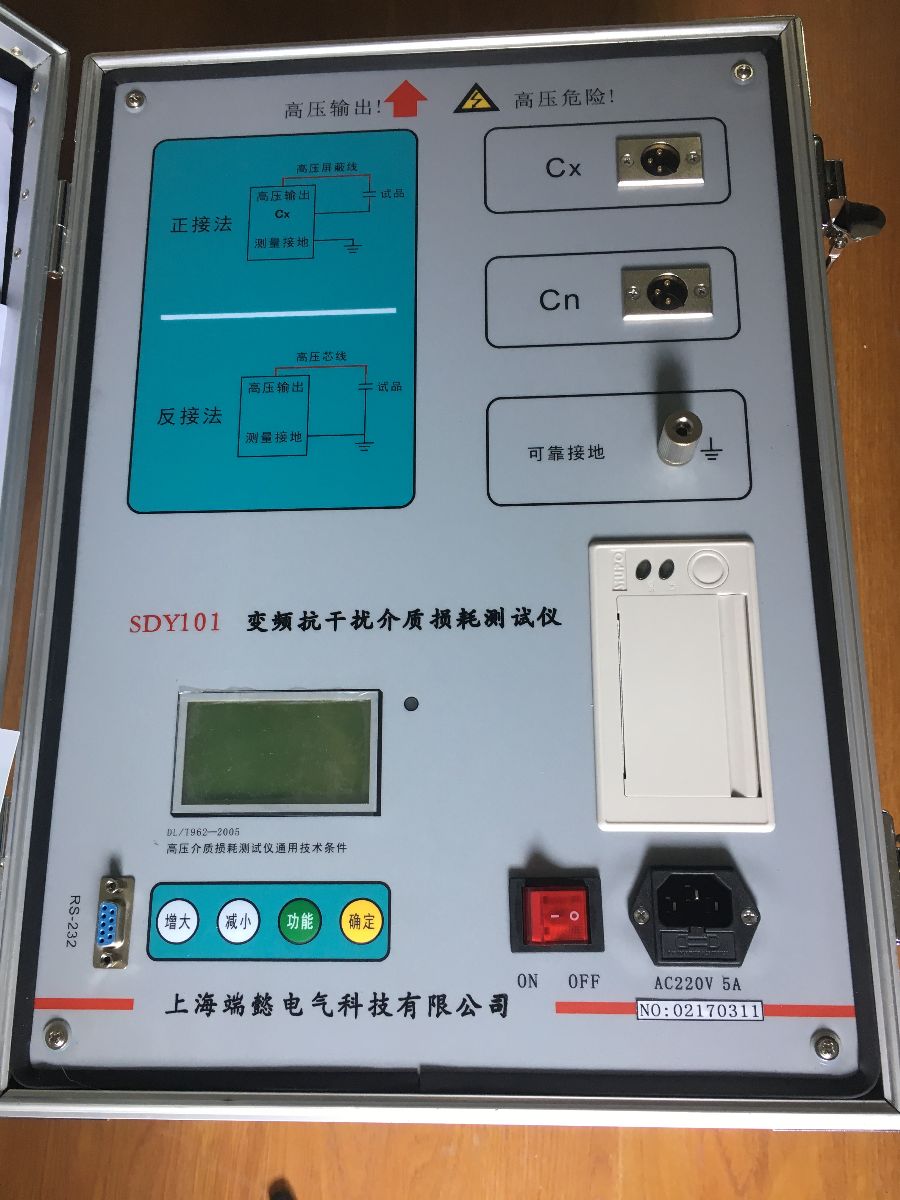

.JPG)
1、正接法：
當被試設備的低壓測量端或二次端對地絕緣時，采用該方法。
將紅色專用高壓電纜從儀器后側的HVx端上引出 ，高壓屏蔽線皮接被試設備高壓端。
將黑色專用低壓電纜從儀器面板上的Cx端引出，低壓芯線接被試設備低壓端L（見圖1）；低壓屏蔽線接被試設備屏蔽端E。（試品無屏蔽端則懸空）HVx及Cx的芯線與屏蔽線之間嚴禁短接,否則無法取樣，無法測量。
2、反接法:
當被試設備的低壓測量端或二次端對地無法絕緣，直接接地時，采用該方法。
將紅色專用高壓電纜從儀器后側的HVx端上引出，高壓芯線接被試設備高壓端；低壓端接地(見圖2);此時的CX輸入線懸空。
注意：HVx的芯線與屏蔽線嚴禁短接,否則無取樣，無法測量。
3、CVT 自激法測量（母線不接地）
A：接線盒內末端對地打開，二次接線全部懸空，注意做好記錄，做完測試后還原。
B：打開全自動抗干擾介損測試儀總電源和內部高壓允許開關。
C：將光標移至“聯接方式”按“確認”鍵。按“↑”或“↓”鍵，選為“CV”。按“退出”鍵。
D：將光標移至“測量電壓”選為1KV，按“退出”鍵；將光標移至“開始測量”處，按“確認”鍵，開始測量等待顯示結果。顯示結果出來后，若需打印結果，按“確認”鍵。
注意：全自動抗干擾介損測試儀只有在CVT測試模式下測C1、C2；在正接或反接法下會(huì )損壞CVT！
應注意高壓線應懸空不能接觸地面，否則其對地附加介損會(huì )引起誤差，可用細電纜連接高壓插座與CVT 試品并吊起來，另外考慮C2 或C1 與內Cn 串聯分壓效應，其電容量可按下式校準：
其中，Cc 為校準經驗值包含了Cn 及高壓線對地電容的影響其值可取110pF。
